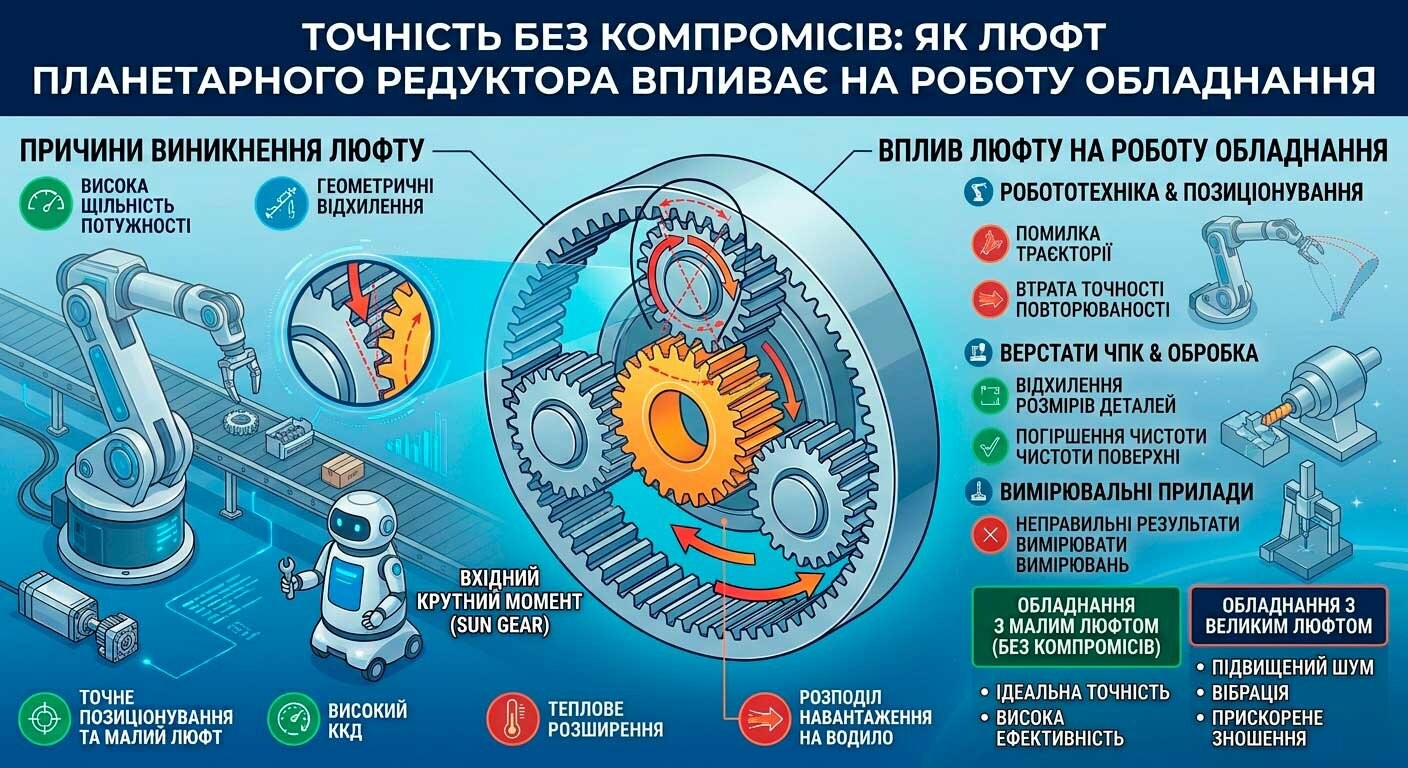

Коли інженер розраховує привід для верстата з ЧПУ або промислового робота, він стикається з фундаментальним протиріччям: редуктор має передавати величезний момент, але водночас — забезпечувати абсолютну точність позиціонування. І тут на сцену виходить поняття люфту. Для багатьох типів обладнання планетарний редуктор https://basalt-tov.com/reduktory-ta-pryvody/planetarni-reduktory з надмірним люфтом стає "ахіллесовою п'ятою" всієї кінематичної схеми. Тож давайте розберемося, що таке люфт, чому він виникає, як впливає на роботу високоточних систем і які методи дозволяють звести його до мінімуму.

Люфт: що це і чому він виникає?

Люфт (або мертвий хід) — це кутове переміщення вихідного вала редуктора без відповідного переміщення вхідного вала. Простіше кажучи, це «зазор» у зачепленні шестерень, який відчувається як вільний хід. Коли ви обертаєте вал, а механізм ще не почав рухатися — це і є прояв люфту.

Основні причини виникнення люфту в планетарному редукторі:

  • Технологічні зазори — для будь-якої зубчастої передачі необхідний мінімальний зазор між зубами, щоб вони не заклинювали при нагріванні, забезпечувалося мастило та компенсувалися похибки виготовлення. Це нормально, але коли зазор стає надто великим — виникає проблема.
  • Похибки виготовлення — неточності при нарізанні зубців, биття осей, відхилення міжосьової відстані. Чим нижча культура виробництва, тим більший люфт.
  • Зношення в процесі експлуатації — після тисяч годин роботи зуби спрацьовуються, зазори збільшуються, і люфт прогресивно зростає.

Для звичайних промислових механізмів (транспортери, змішувачі, насоси) люфт часто не є критичним. Але для сучасних високоточних систем — це один з найважливіших параметрів.

Як люфт впливає на роботу обладнання? Три ключові позиції

Верстати з ЧПУ: брак і биття інструменту

У фрезерному або токарному верстаті з числовим програмним керуванням (ЧПУ) будь-який люфт у редукторі приводу подачі призводить до катастрофічних наслідків:

  • Похибка позиціонування — верстат щоразу «не доводить» інструмент до потрібної точки, особливо при зміні напрямку руху (реверсі).
  • Некруглість отворів — при фрезеруванні кола наявність люфту створює характерні «сходинки» на поверхні.
  • Збільшення шорсткості — деталі потребують додаткового шліфування або йдуть у брак.
  • Прискорений знос інструменту — різець або фреза постійно зазнають мікроударів через нестабільність позиціонування.

Цифра для інженерів: для верстатів середнього класу люфт у редукторі має бути не більше 5-8 кутових хвилин. Для прецизійних (ювелірна, оптична, медична промисловість) — менше 1-2 кутових хвилин. Для звичайних промислових верстатів допускається 10-15 кутових хвилин.

Промислові роботи та маніпулятори: нестабільність траєкторії

Робот повинен переміщати захоплення із точністю до десятих часток міліметра, особливо в операціях зварювання, збирання або нанесення клею. Люфт у планетарних редукторах суглобів (особливо в плечових і ліктьових вузлах) призводить до:

  • Вібрацій при різких зупинках та стартах — робот «тремтить», що неприпустимо.
  • Похибки траєкторії — особливо при русі по складним контурам і при реверсі.
  • Неможливості повторюваності — щоразу робот приходить у трохи різну точку, що робить його непридатним для автоматичного складання.

Саме тому в робототехніці застосовують прецизійні планетарні редуктори з мінімальним люфтом (від 1 до 3 кутових хвилин). А в деяких випадках навіть спеціальні безлюфтові передачі.

Сервоприводи високоточної автоматики: коливання в системах керування

Сучасний сервопривід — це замкнена система зі зворотним зв'язком (енкодер на вихідному валу редуктора). Наявність люфту в редукторі серйозно ускладнює налаштування такого приводу:

  • Нестійкість регулятора — система керування «бачить» нелінійний зв'язок між положенням двигуна та навантаженням, починає гойдатися (виникають автоколивання).
  • Збільшення часу позиціонування — доводиться спеціально сповільнювати рух для «вибірки» люфту, що знижує продуктивність.
  • Зменшення максимального прискорення — через ризик збудження коливань.

На практиці це означає, що з редуктором, який має великий люфт, високопродуктивний сервопривід «не товаришує» — він або буде трястися, або його доведеться налаштовувати на дуже мляві реакції.

Як досягти точності без компромісів? Методи зменшення люфту

Сучасна інженерія розробила кілька способів зменшити люфт планетарного редуктора, не жертвуючи при цьому його потужністю та ресурсом:

  • Підвищення точності виготовлення — це фундамент. Використання високоточного зуборізного обладнання (шліфування зубців після термообробки), мінімізація биття, підбір сателітів за масою та розмірами. Саме цей шлях — найскладніший, але найнадійніший.
  • Селективна збірка — коли шестерні ретельно підбирають одна до одної за виміряними похибками, компенсуючи їх взаємним положенням.
  • Використання роздвоєних сателітів (автоматичне вибірлюфтовування) — в одному корпусі встановлюють два напівсателіти, які підпружинені відносно один одного. Вони обертаються в протифазу, обираючи зазор.
  • Підбір спеціальних мастил — в'язкі мастила з твердими добавками можуть частково компенсувати малий люфт, але це паліатив.
  • Конструктивна жорсткість — збільшення жорсткості водила, корпусу, підшипникових вузлів зменшує викривлення під навантаженням, яке може імітувати люфт.

Серед виробників планетарних редукторів, які приділяють пріоритетну увагу зменшенню люфту, варто відзначити український «ЗАВОД БАЗАЛЬТ». У каталозі підкреслюється, що їхні редуктори (типу ЗМП, ЗМПМ) мають низький люфт, що робить їх незамінними у системах позиціонування та робототехніці. Домогтися цього дозволяє власний повний цикл виробництва: від металообробки до термічного зміцнення та фінішного шліфування шестерень. І, звісно, вхідний контроль сталі та вихідне тестування кожного редуктора на стендах.

Практичні поради: як оцінити люфт та обрати редуктор

Для інженера, який підбирає редуктор для свого застосування, важливо розуміти:

  • Класи люфту:
  • Стандартний люфт — до 10-15 кутових хвилин (загальне машинобудування).
  • Зменшений люфт — 5-8 кутових хвилин (верстати, точні конвеєри).
  • Малий люфт — 2-4 кутові хвилини (роботи, сервоприводи).
  • Прецизійний (нульовий) — <1 кутової хвилини (особливо точне обладнання).
  • Як перевірити люфт: на практиці його вимірюють, закріпивши корпус редуктора, навантаживши вихідний важіль і заміряючи кут повороту вхідного вала при невеликій зміні напрямку навантаження.
  • Компроміс вартість-точність: чим менший люфт, тим редуктор дорожчий. Тому обирайте «з запасом», але без фанатизму. Для звичайного конвеєра прецизійний редуктор — зайві гроші. Для робота-збирача — люфт понад 3 кутові хвилини — це ризик браку.

Точність — це не розкіш, а необхідність

У сучасному машинобудуванні, де верстати створюють мікронну точність, а роботи виконують тонкі операції, люфт планетарного редуктора перетворюється з суто механічного параметра на економічний фактор. Він впливає на якість продукції, продуктивність обладнання та навіть можливість автоматизації загалом. Тому обирати редуктор виключно за моментом та передавальним числом — це лише половина справи. Друга половина — це його точність, жорсткість та динамічні характеристики.

І коли ви обираєте редуктор для свого верстата, робота чи сервопривода, зверніть увагу на продукцію «ЗАВОДУ БАЗАЛЬТ». Це український планетарний редуктор, який виготовляється на сучасному обладнанні, проходить повний цикл контролю якості та має паспортизований люфт, який відповідає найвищим вимогам. Власне виробництво в Києві, досвід інженерів, 18 місяців гарантії та розумна ціна — ось що робить його ідеальним вибором для тих, хто не готовий жертвувати точністю заради економії. Тому що в сучасній промисловості точність без компромісів — це не просто гасло, а основа успішного бізнесу.
